補償器種類選型圖片及特點，管道補償器的種類按補償方式來劃分的話主要有軸向型，橫向型和角向型，

按照材質劃分的話有不銹鋼補償器，金屬補償器和非金屬補償器，

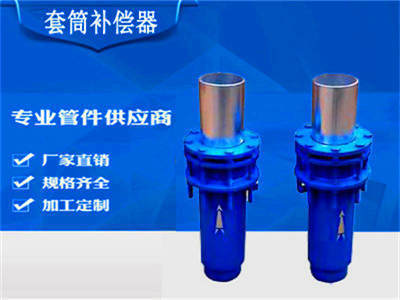

按照型號來劃分的種類主要有，套筒式補償器，波紋補償器，旋轉補償器，球形補償器，方形補償器等。

這些分類在久安補償器廠家的網站主頁上都有詳細的介紹和分類。（http://m.023nk.com）在網站的左側是種類的劃分，右側是相應的產品介紹。

今天我們就常見的幾種管道補償器種類給大家介紹一下各自的特點和作用。

當熱力管道的自然補償不能滿足要求時，應在管道上增加補償器，以補償管道的熱變形。補償器是放置在管道上的部件，用于吸收管道的熱膨脹和收縮以及其他位移。

1>方形補償器

方形補償器是熱管中最常用的補償器。方形補償器水平安裝時，應與管道的坡度和坡度一致;

垂直安裝時，高點應配備排氣閥，低點應配備排水裝置。當補償器安裝到位時，提升點應為3，以保持補償器的平衡，防止變形。

2）波紋補償器

不銹鋼波紋補償器是一種補償裝置，利用不銹鋼波紋管補償器彈性件的有效伸縮變形來吸收管道，

管道或容器膨脹和收縮引起的尺寸變化，屬于補償元件。波紋補償器結構簡單，價格低廉，適用范圍廣。

軸向波紋補償器由波紋管和兩個終端管組成，通過波紋管的柔性變形吸收管道的軸向位移（也具有少量的橫向和角度位置）。

這種類型的補償器主要用于當前城市直埋蒸汽管道。保護管可在工廠預制，便于現場安裝。

壓力平衡型波紋補償器在每端有一個工作波紋管，在中間有一個平衡波紋管，并通過力構件（大杠桿）接收內部壓力推力。

因此，管道系統只需要固定在中間。該補償器用于低架空直管道，大大降低了固定支架的水平推力。

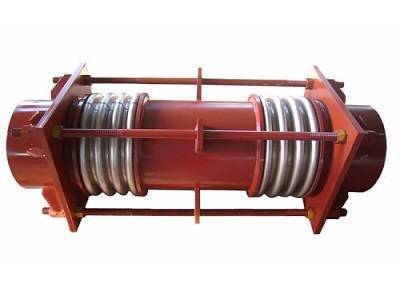

大拉桿波紋補償器由兩個波紋管，一個長中間接管和一個大拉桿組成，可以吸收管道任何平面的橫向位移。

當進行位移時，大拉桿補償器的球形螺母圍繞球形墊圈旋轉，并且大桿還具有承受內部壓力推力的能力。

單式鉸鏈補償器由一對鉸鏈長度組成，它們只能吸收平面的角位移。吸收位移時應同時使用兩個或三個補償器，鉸鏈還能承受內部壓力推力。

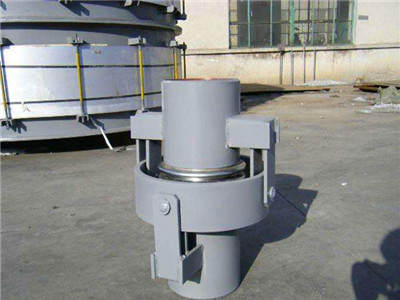

萬向鉸鏈?zhǔn)窖a(bǔ)償器具有通用環，該通用環在通用環的圓周方向上具有兩對相互垂直的鉸鏈結構，其可以吸收任何平面的角位移。吸收位移時應同時使用兩個或三個補償器。

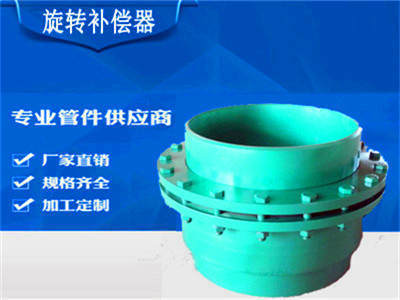

3）旋轉補償器

旋轉補償器的補償原理是通過形成雙旋轉圓筒和L-力臂來形成力偶，以產生相等幅度和相反方向的一對力。

臂圍繞Z軸的中心旋轉，以實現在耦合兩側的熱管上產生的熱膨脹的吸收。旋轉補償器的優點：

1）補償量大，SOOm管段可以根據最大補償器組進行補償;

2）不產生中壓產生的盲板力，固定支架可以做得小，特別適用于大口徑管道：
